1、 BF7264B 是集逻辑分析仪与协议分析仪于一体的机器，目前市场上逻辑分析仪和协议分析仪都是单独的仪器。
2、BF7264B 的协议分析仪模式是信号进入仪器内部后，信号就被仪器内部的芯片直接进行协议解析，将解析好的文本协议数据送出来显示。协议分析仪可以实时显示数据，也可以长时间的监控采集数据。请参考下面的 SDIO_PA_mode 图 1、图 2，SD3.0图1，SD4.1图1就是协议分析仪模式下捕获到的SDIO及SD3.0，SD4.1数据。
SDIO_PA_mode图1
SDIO_PA_mode图2
SD3.0图1
SD4.1图1
3、BF7264B 的协议分析仪提供 SD 协议触发，并且可以结合协议分析
仪中的资料监控仪模式来一直监控数据，只到设置的触发条件满足后开始采集数据。协议分析仪的三种工作模式请详细参考 Acute
Acute_BusFinder三 BusFinder 三种工作模式说明书。种工作模式说明书.
BF7264B 的协议分析仪提供的SD3.0协议触发

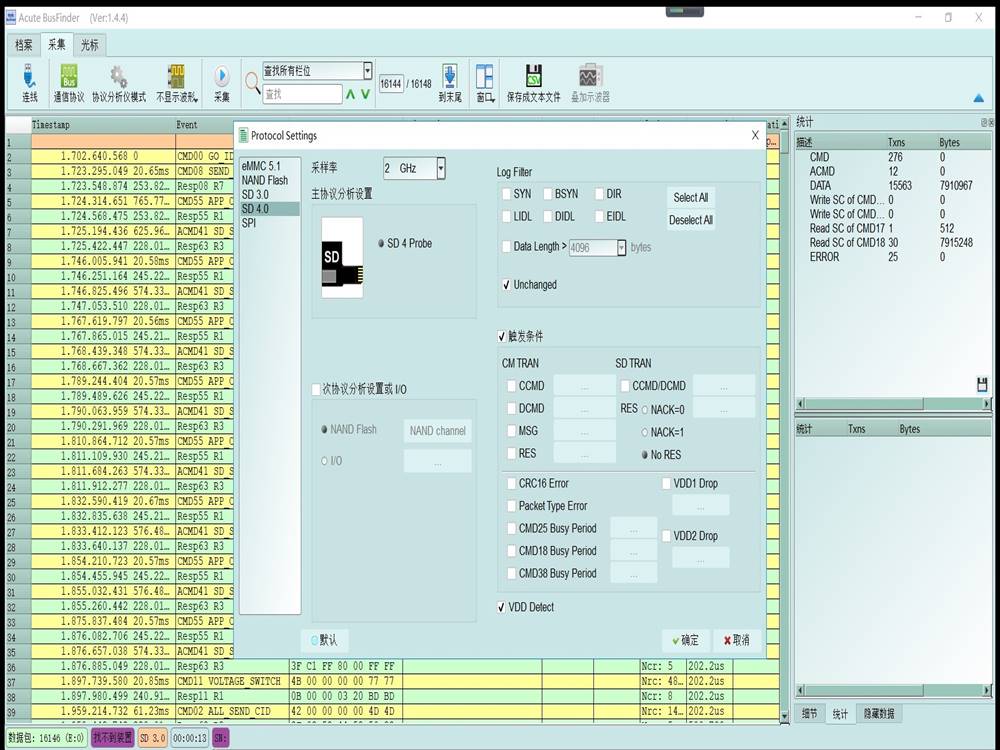

BF7264B 的协议分析仪提供的SD4.1协议触发
4、BF7264B 同时也是台高性能的逻辑分析仪，具有 32G 的仪器总内
存，64 通道使用时每通道有 500M 可用，32 通道有 1G 可用。对于数据分析，内存是至关重要的指标。BF7264B 是目前市场上内存最大的逻辑分析仪。
5、BF7264B 的逻辑分析仪模式可以捕获SD的数字逻辑波形，可以检查信号的时序以及原始数据问题。而且 BF7264B 的逻辑分析仪也可以用软件对SD的数字波形做协议解析。请参考下面的SDIO_LA_mode图
1、图2、图3就是逻辑分析仪模式下捕获到的SD数字波形以及软件做的协议解析。
SDIO_LA_mode图1
SDIO_LA_mode图2
SDIO_LA_mode图3
6、BF7264B 的逻辑分析仪支持 SD 协议触发，可以通过 SD 的命令，数据作为条件来触发捕获信号（并且可以设置多阶层的条件），可以从怀疑的问题点处开始捕获信号。请参考下面的SD_Trigger图1，所以在实际测试中，你可以先用协议分析仪模式长时间观测数据，发现问题。发现问题后再通过逻辑分析仪模式触发捕获错误信号，检查信号的波形，查明数据出错的原因。
SD_Trigger图1
